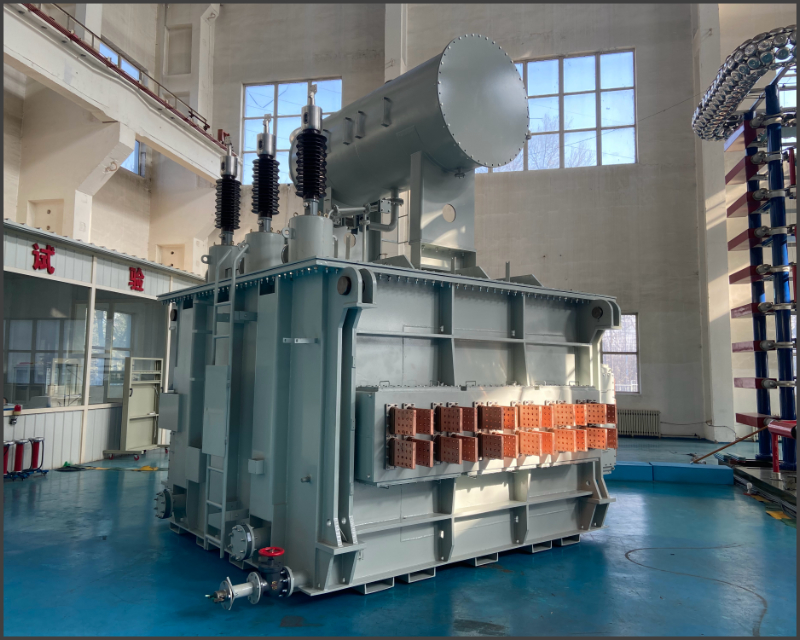

石墨电极（碳素）行业用调压整流变压器目前多采35KV，66KV，110KV供电，直流电流最大300KA以上。直流空载电压在100-200V左右，单台调压整流变压器容量可达40MVA，不需要备用。调压变压器与整流变压器可以分开结构，也可共油箱。采用强油水冷或强油风冷。

调压变压器在调变二次调压，多采用递降调压，一般为连续调压，级数为79级,95级或最高107级调压，有载分接开关多采用国产开关。调主分开时整流变压器一次在油箱外部通过套管与调压变压器二次联结。整流变压器一次移相，移相角度按总台数形成的脉波数12N来计算，单机组形成12脉波，单机组内移相角差为30°配置。阀侧采用双反星同相逆并联结构，多采用五柱式取消平衡电抗器结构。负载为电阻性负载。
